LE SYSTEME D’ETANCHEITE REDUIT LE RISQUE DE PROBLEMES DE BRIDES

Améliorer l’intégrité des actifs avec une intervention préventive

Un bon entretien et des réparations rapides, sûres et durables sont cruciaux pour garantir le fonctionnement efficace d’une installation industrielle. Ici, une intervention préventive peut constituer une des actions possibles. Cet article examine les problèmes possibles au niveau des assemblages de brides, et comment une étanchéité préventive peut être réalisée afin d’éviter les fuites. A titre d’illustration, une étude de cas dans une usine à LPG (Liquid Petroleum Gas) est utilisée. De nombreuses brides en acier au carbone y ont été dotées du Loctite Flange Sealing System.

ASSEMBLAGE ENTRE TUYAUX

L’anneau plat à l’extrémité d’un tuyau est une bride. Afin de réaliser un bon assemblage de tuyaux, la bride d’un tuyau est fixée à la bride de l’autre tuyau avec des boulons et des écrous passant à travers les trous prévus dans la bride. Selon la pression (du liquide ou du gaz) dans le tuyau, le diamètre du tuyau, l’épaisseur de la bride et le nombre de trous de boulon varient. Entre les deux brides, un joint est généralement aussi placé afin que l’assemblage soit bien étanche et qu’il n’y ait pas de fuites de gaz ou de liquide. Les appareils placés entre les conduites sont aussi très souvent dotés de brides. L’assemblage est ainsi simple à démonter.

TYPES DE BRIDES

Toutes les brides ne sont pas identiques. On distingue en gros un certain nombre de types de brides.

• Bride fixe
  Les brides fixes sont fixées avec un assemblage soudé sur le tuyau ou la conduite.


• Bride libre
  On trouve les brides libres sur un tuyau dont l’extrémité est dotée d’une collerette ou d’un rebord. Ces brides sont alors glissées par-dessus la conduite.


• Bride filetée
  Les brides filetées sont des brides libres vissées au moyen d’un filetage aux extrémités des tuyaux.


• Bride d’obturation
  Pour couper temporairement une conduite dotée de brides – et effectuer ainsi des travaux d’entretien en toute sécurité, une bride d’obturation est utilisée. Elle est montée entre les brides. Les conduites sont ainsi séparées et le passage est arrêté. Sur la languette d’une bride d’obturation se trouvent le diamètre de conduite et la classe de pression. Une bride placée pour terminer la conduite et y restant plus longtemps est appelée bride aveugle.


• Bride en lunettes
  Lorsqu’une bride d’obturation doit toujours être mise à la même place, il vaut mieux opter pour une bride en lunettes. Cette bride en forme de lunettes présente un côté fermé (disque) et un autre côté, ouvert (anneau). Lors de travaux, le côté fermé est placé; après les travaux, le côté ouvert. L’avantage? Le type exact de bride est toujours disponible sur place.

CAUSES DE PROBLEMES DE BRIDES

L’assemblage entre deux conduites où du liquide ou du gaz circule souvent sous haute pression, est fréquemment le point où des fuites peuvent survenir.

Nous résumons ci-dessous les principales causes en raison desquelles une bride peut être défectueuse. Toutes sont liées à la corrosion.

Corrosion caverneuse

Cette forme de corrosion peut survenir, lorsque deux métaux sont placés l’un contre l’autre dans une solution aqueuse ou lorsqu’un élément non métallique (p.ex. le joint) couvre partiellement ou entièrement une surface métallique. Une fente se forme, dans laquelle le liquide a dans la pointe peu d’échange avec l’oxygène au dessus de la fente. Il y a ainsi une différence de potentiel, car la pointe de la fente adopte un comportement anodique. Le taux d’acidité est, de ce fait, fortement réduit, ce qui génère une corrosion.

Corrosion bimétal

Lorsque deux métaux différents sont utilisés, un processus électrochimique peut avoir lieu en présence d’un électrolyte. En raison de la différence de potentiel entre les différents métaux ou alliages, un matériau fait office d’anode et l’autre de cathode. Une corrosion accélérée survient ensuite sur le métal jouant le rôle d’anode; il y a une dissolution dans l’électrolyte, servant de moyen pour la migration ionique.

Necking des boulons

La corrosion locale au niveau des assemblages due à des effets de flexion est appelée ‘necking’. Ces effets de flexion résultent d’une charge cyclique inversée. La conséquence: la perte de revêtement et/ou le détachement de tartre. Le métal frais est ainsi toujours exposé à plus de corrosion. Cette réaction s’accélère encore avec le matériau s’affinant.

ETANCHEITE PREVENTIVE COMME SOLUTION

Une solution permettant d’améliorer l’intégrité des actifs comme les brides est l’étanchéité préventive. Les causes (corrosives) des problèmes de brides sont abordées avec un système d’étanchéité de brides.

Avantages

L’étanchéité préventive de brides comporte bien sûr toute une série d’avantages. Tout le système de conduites est ainsi amélioré et la dégénérescence des brides est enrayée. Une solution onéreuse comme le remplacement des brides est, de ce fait, au moins temporairement superflue. Cette intervention, qui est une solution de réparation ‘à froid’, peut en outre s’effectuer sur place. Cette réparation même est économiquement intéressante, simple à exécuter et ne prend que quelques minutes.

Applications

Le système d’étanchéité de brides peut être appliqué sur des brides neuves comme sur des brides endommagées. Il peut également être appliqué sur des zones de corrosion internes. Les industries les plus courantes dans lesquelles cette solution spécifique est appliquée, sont l’industrie du pétrole et du gaz, les plates-formes de forage, les installations pétrochimiques, les centrales d’énergie, les approvisionnements en eau, …

700 BRIDES ÉTANCHÉES EN 6 SEMAINES

Étude de cas: brides en acier au carbone dans une usine à LPG
Défi: fuite potentielle de réfrigérant R22 dans 700 brides; R22 plus disponible pour la recharge

• Éliminez tout l'ancien matériau d'isolation et nettoyez la bride.

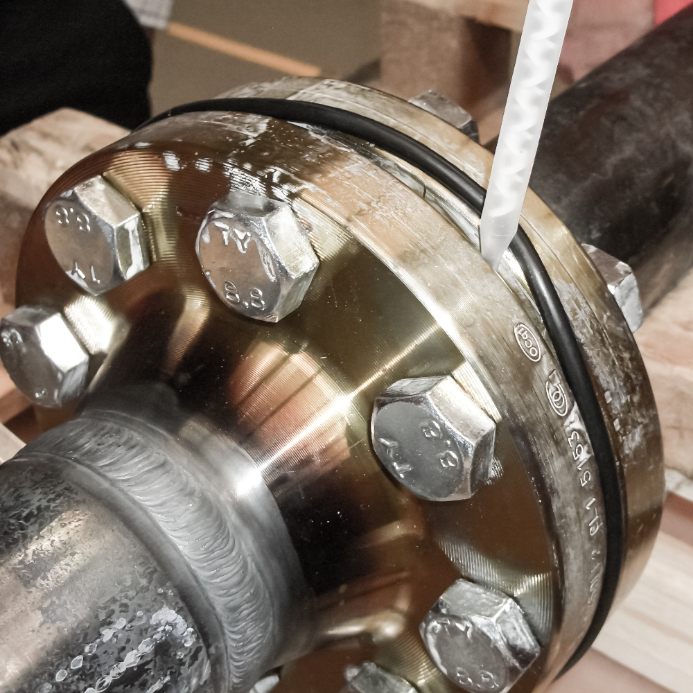

• Mesurez la bride et créez un joint torique en nitrile autour de la bobine en utilisant du Loctite 406. Faites-le rouler à sa place.

• Tirez le joint torique dans le trou de la bride vissée.
• Injectez ensuite le système époxy Loctite PC 7255 dans l'ouverture en utilisant un pistolet à mastic.

• Une fois rempli, le joint torique doit être complètement remis en place.

• Installez la bande en acier inoxydable autour de la bride et poussez le joint torique Loctite PC 7255 de manière hydraulique dans l'espace de la bride.

• Laissez au Loctite PC 7255 suffisamment de temps pour durcir.

Solution: fuite arrêtée (test de fuite d'hydrogène) et fonctionnement de l'usine garanti jusqu'à la fin de la durée de vie de l'actif (3 prochaines années)
Valeur ajoutée:coûts économisés par rapport à la solution d'ingénierie; amélioration de l'intégrité de la conduite et arrêt de la dégénérescence des brides.
